上一期，安達小講堂帶我們初步了解了CCM攝像模組中的CSP及COB封裝工藝，這期，我們走進市場，一起探索一下作為2018的新寵兒--“漸變色”的製作工藝流程。

　　2018年，注定是色彩斑斕的一年。隨著“玻璃全面屏”產品在一直的推陳出新，一個詞語也重新進入我們的視野中--“漸變色”。雖然“漸變色”這詞在設計學中並不是什麼新鮮的東西，可因其獨特的色彩搭配、極具衝擊力的外觀效果，三維的視覺感受，使其在手機行業迅速躥紅。

　　漸變色作為市場新的風向標，目前，國內多家知名的品牌都已緊跟潮流，紛紛推出採用漸變色配色的產品.如：VIVO的x21、OPPOR15、華為的P20等。

　　不得不說，採用極光色配色的P20顏值真的非常高，頂部紫色，底部藍綠色，中間非常和諧自然漸變過度，配色真的很新穎，很吸引人眼球。

　　說了這麼多了，那其實漸變色後蓋究竟是如何實現的呢？

　　目前主流的漸變工藝大概有好幾種：PVD鍍膜（華為P20）、色帶轉印（OPPOR15）、噴塗等，但由於像PVD鍍膜、色帶轉印這些工藝，工藝要求及成本都很難把控，目前量產難度非常高。相反，如果使用噴塗工藝，設備操作比較簡單，效率較高、容易實現量產，良品率也高，而且隨著5G通訊及無線充電技術的發展，玻璃會越來越成為主流的蓋板材質，而噴塗就是目前想要實現大批量漸變的最理想工藝了。所以接下來我們會以噴塗工藝作為展開的點，來進行探索。

　　漸變色噴塗是利用兩種以上的顏色塗料的噴塗設備，通過改造設備結構，能夠讓一種顏色緩緩過渡到另一種顏色，形成新的漸變效果。 （以下以單色漸變為例子來進行說明）

(單色漸變工藝流程)

　　在單色漸變噴塗工藝中，我們最主要是通過控製油墨層的的厚度，來改變顏色的深淺，從而達到漸變效果。

　　先給透明蓋板著色，噴一層顏色層顯色（就是這裡的漸變色層），因為只噴一層色彩層的話，顏色的飽和度極高，會出現嚴重的透光，而且蓋板過薄，也會令蓋板質感不夠，所以這時候就需要第二層“蓋白”（就是再噴一層白色/灰色層）這一層主要看客戶的要OD值要求，可以噴白色或者灰色，甚至黑色，層數也可以疊加，最後就是蓋達因黑（即再噴一層黑色油墨），這一層也是根據客戶的OD值和厚度而定，主要的目的是令蓋板更好的遮光，也更方便後續的其他工藝處理，如：磨砂、防銹等。

（噴塗工藝流程）

　　雖然說只要控制好油墨層的厚度，就能達到噴塗彩色漸變層的效果，但想要噴一面色彩均勻、顏色過渡自然的漸變層，其中對很多噴塗細節的把控都極為重要，如：油墨的質量，濃稠度，噴塗區域的把控，噴塗的速度、路徑，油墨霧化的面積，甚至閥體的選擇，這些因素都能直接影響噴塗的漸變效果。

(安達噴塗工藝示意圖)

　　針對這些漸變色噴塗技術難點，安達通過對設備機械結構及軟件的精密控制，使3D噴墨機噴塗的每一段行程的油墨厚度均速遞減或遞增，達到漸變。噴塗過程中，精準控制每一段噴塗路徑的作業速度，保證著色均勻，同時，使用安達自己研發的專用霧化閥，使霧化有效區域勻速重疊，如上圖，下一段噴塗路徑會與上一段噴塗路徑部分重疊，保證完美的漸變效果。

　　3D噴墨線體

（可點擊放大查看）

　　-生產節拍單PCS6s以內（厚度均勻性%10的標準）

　　-同油墨更換不同型號時間5min以內

　　-更換不同油墨時間1H以內（顏色一直）

　　-打樣最低使用溶劑量50g

　　-整條設備依國際無塵標准設計，降低灰塵對產品影響。

　　-可選配自動上下料系統

　　-適用多種閥體以及應用工藝

　　-自動超聲波清洗槽

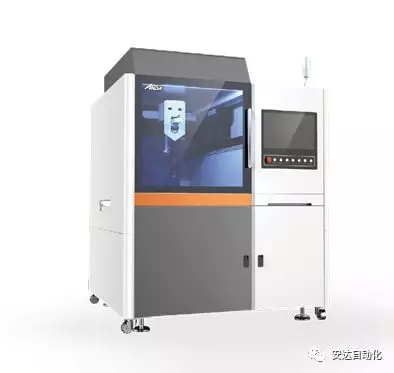

　　3DG-AIS自動噴墨機

　　產品特點

　　-採用電腦控制，WINDOWS操作系統，故障聲光報警及菜單顯示

　　-搭載一套扇形噴墨閥。安達專利產品，用於均勻噴塗油墨

　　-噴墨閥可垂直及四方位傾斜噴塗

　　-膠閥霧化氣壓電腦自動控制，確保每批次的塗覆一致性-塗料液位自動檢測，恆流壓供給，確保塗覆一致性

　　-配備自動超聲波自動清洗膠閥u支持CAD導圖與手動示教編程方式

　　-負壓排風系統,配備飄散油墨水簾過濾裝置,風速風壓變頻調節

　　-內置式水簾櫃,更加節省佔地空間

　　-水幕過濾系統,全不銹鋼製作,含污水泵及排風機,鋸齒上下調節水幕抽風大小u負壓排風系統，上下對流，頂部FFU過濾系統

　　AP-R等離子清洗機

　　產品特點

　　-PLC+觸摸屏，故障聲光報警及菜單顯示

　　-配備一套旋轉頭或尖頭噴槍

　　-在線式軌道輸送系統，可與前後設備通訊接駁

　　-可在線編程
